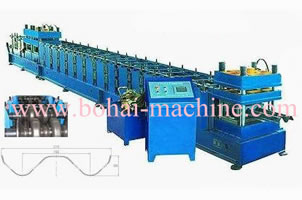

Profileuse de Glissière de Sécurité

Principaux paramètres
1.Spécifications du matériau de roulage: Largeur: 480mm; Epaisseur:3-4mm; Feuille d’acier galvanisé Q235A.
2.Vitesse de travail: 10 -12m/min
3.Etapes du rouleau: 13 paires de rouleaux principaux & 7 paires de rouleaux d’aplanissement.
4.Matériau du rouleau: roulements en acier GCr15, trempé, HRC58°-62°
5.Matériau de l’axe principal: acier supérieur 45#, adouci.
6.Diamètre de l’axe principal: ¢85 mm
7.Puissance du moteur principal: 35 kw
8.Transmission:par chaîne à double rangée
9.Structure de la machine de formage: panneau mural
10.Puissance du moteur d’aplanissement: 2.2 kw
11.Puissance du moteur hydraulique: 11 kw, Pression: 20 Mpa
12.Matériau du moule de poinçonnage et de découpe:Cr12
13.Lame de découpe traitée thermiquement.:HRC58°-62°
14.Moyen de poinçonnage et de découpe:Adopte une transmission hydraulique, un panneau plat de poinçonnage, découpe après le formage du rouleau.
15.Système de contrôle électrique: la machine entière adopte un contrôle de fréquence PLC, marge d’erreur de la découpe en longueur ≤ ±2mm
16.Dimensions de la machine:13500mm×2700mm×1600mm

Schéma du profil


Configuration de l’équipement
Dispositif d’alimentation manuel (capacité de 3 T), transmission, dispositif d’aplanissement, dispositif d’avant poinçonnage (2 ensembles), machine et rouleau principaux (incluant table de guidage), dispositif de découpe (après formage du rouleau), système hydraulique, système de contrôle électrique, table de sortie, etc.

Processus de production
Déroulage manuel → Alimentation et correction → Dispositif d’aplanissement à sept rouleaux → Poinçonnage sur panneau plat → Formage du rouleau → Découpe après le formage du rouleau → Produit fini.

Schéma du processus technologique

Introduction de la Profileuse de Glissière de Sécurité :
Cette ligne de profilage comprend principalement le dérouleur et ses supports, l’équipement d’aplatissement de rouleau d’acier coloré, le système de moulage, l’équipement de coupage, le système de contrôle hydraulique, le support etc.

Nous sommes un fabricant et fournisseur professionnel de la ligne de production de fûts en acier, la profileuse de glissière de sécurité en Chine. Ici a Yingkou Professional Roll Forming Machine Co., Ltd nous pouvons fournir différents types de machines telles que la ligne de production de fûts en acier, l’équipement de couverture d’acier, (la profileuse de couverture en acier PRO 120, la profileuse de couverture en acier 240), le projet de couverture en acier, le pulvérisateur de polyuréthane, (le pulvérisateur de mousse de polyuréthane a haute pression) la profileuse (telle que la profileuse de panneaux tuiles, la profileuse de plaque en acier) la bobine d’acier coloré et la machine de refendage etc. Située à coté de la mer de Bohai et le port Dalian, nous jouissons d’un transport pratique. Avec une grande qualité et des prix abordables, nous avons établit une bonne réputation chez nos clients dans plusieurs pays, tels que Mexique, Inde, Russie, Ukraine, Slovaquie, Turquie, Roumanie, Irak, Colombie, Albanie, Mongolie, Brésil. Pérou et Guatemala, etc. Pour plus de guide sur la profileuse de glissière de sécurité n’hésiter pas à nous contacter.
