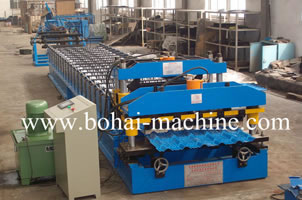

Profileuse de Panneaux Tuiles

Glazed Tile Forming Machine
Principaux paramètres
Spécifications du matériau de roulage: 1250×(0.4-0.8)×L, puissance de rendement ≤ 250MPa
Vitesse de travail: 3.0-4.0m/min (prenez 350mm comme exemple de hauteur des ondes)
Crans du rouleau: 16 crans
Cadre de la machine: soudé avec 350H de poutre d’acier
Epaisseur du panneau mural: 16mm
Matériau du rouleau: adopte un acier forgé supérieur 45#, plaqué en chrome dur
Matériau de l’axe: adopte un acier forgé supérieur 45#, trempé et adouci
Diamètre de l’axe principal: ¢70 mm
Puissance du moteur principal: 5.5KW
Puissance de la station hydraulique: 11KW
Pression de la station hydraulique: 10 -12Mpa
Système de contrôle électrique: adopte un contrôle de fréquence PLC (Panasonic)
Taille de la machine: 7000x1700x1400(mm)
Schéma du profil:

Composition et caractéristiques de la structure
1. Caractéristiques de la structure
a.Structure simple et raisonnable, belle apparence. Notre machine entière adopte une structure en profilé d’acier et entièrement traitée après soudage, elle peut ainsi fonctionner avec stabilité et une haute efficacité.
b.Notre machine adopte un poinçonnage et découpage à longueur fixée entièrement automatique et précis, les extrémités des feuilles finies sont belles et nettes, sans déformation.
2. Structure de l’équipement
La machine de formage de rouleaux de carrelage émaillé est équipée d’un dispositif d’alimentation (capacité de 5 T), transmission, machine et rouleau principaux, poinçonnage après le formage du rouleau, dispositif de découpe, Système hydraulique, Système de contrôle électrique, Table de sortie, etc.

Flux de travail
Chargement → Déroulage et alimentation → Ajustement et guidage → Formage du rouleau → Poinçonnage après le formage du rouleau → Découpe → Table de sortie.
