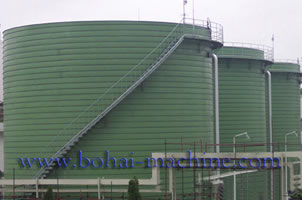

Machine de fabrication de Silo d’Acier en Spirale Lipp-SM40

Application: elle est souvent utilisée pour fabriquer des conteneurs circulaire métallique.
Processus de travail de la machine de fabrication de silo d’acier en spirale:
A travers cinq processus de formation et flambage de la machine de formation de bande d’acier Rx4.0m/m (épaisseur:2-4 mm, largeur:495 mm), les bandes d’acier vont fusionner de manière forcée et saturée  en spirale dans le cylindre spirale avec différents diamètres (4-50m)
Cette machine de formation de bandes en acier est largement utilisée dans les domaines suivants:
1. la forme de matériels: ils peuvent stocker les matériaux granulaires, les matières en poudre et les matières liquides.
2.industrie: le cylindre en acier peut être utilisée dans les domaines suivant: les grain, l’huile, la médecine, la brassage d’aliment, le ciment, le traitement d’eau etc.
3.variété de béton : les machine de formation de bandes en acier sont utilisées pour le stockage du blé, le lait de soja, le mais, le sorgho, la farine de blé, le ciment en vrac, la cendre volante, les potion chimique, etc. Ces conteneurs métalliques sont largement utilisés en Chine. Ils peuvent remplacer les conteneurs métalliques traditionnels de soudage. Par conséquent la machine de formation de bandes en acier Rx4.0 m/m  est caractérisée avec une vitesse de construction supérieure, une performance fiable et une assurance qualité, ils sont devenus le premier choix d’investissement de plusieurs personnes.

Caractéristiques de la Ligne de Production de Bandes en Acier Rx4.0m/m
1. l’unité de la machine de fusion et de suture de bandes en acier est un nouveau type de machine de notre compagnie. Elle est utilisée pour produire le conteneur métallique circulaire, développée à partir la machine de formation LIPP-SM40, improuve et maintien les mêmes fonctions que la machine LIPP-SM40.
2. l’unité de la machine de fusion et de suture possède aussi les avantages tel que, il est commode à réparer, évite l’installation avec un diamètre différent, économise le temps et le coût d’installation. Cette unité est produite par l’alliage d’acier à haute résistance, ce qui rend la durée de fonctionnement plus longue .

Constituants:
(1) Machine de formage: elle fait plier le matériau avec mise en forme initiale par machine, en attendant, elle va plier le matériau jusqu’au rayon de courbure requis par le silo.
(2) Machine de pliage: elle roule en coopération avec de bons matériaux de moulage et les plie pour les fixer ensemble.
(3) Support porteur: compte-tenu du diamètre approprié du silo, le levage du silo d’acier enferme le sommet des rouleaux du support porteur, cela peut soutenir la spirale montante du silo.
(4) Dérouleur: les bobines d'acier en mouvement arrivent sur le dérouleur, ce qui permet aux bobines d'acier de pénétrer la machine de formage avec succès.
(5) Cadre de jointure: il rejoint le support porteur et verrouille le diamètre requis du sol, pour permettre un fonctionnement stable du support porteur.

Ligne de Profilage de Silo ondulé

Article   ligne de profilage de silo ondulé 200-55-1000
Plage d'épaisseur 2mm
Gamme d'approvisionnement
1 Dérouleur Manuel, 10 tonnes,1250mm, ø500-620mm
2 Mise à niveau et alimentation Guide à 4 roues, 2 rouleaux d'alimentation, 5 rouleaux de mise à niveau, arbre ø130mm, acier 40Cr, surface HF trempé
3 Cisaillement 2mm × 1250mm × L (peut être réglé), type à portique, entraînement hydraulique
4 Poinçonneuse hydraulique Capable de percer tous les trous par NC
Cylindre d'huile ø200 (2pcs), ø50 (6pcs)
Acier moulé SKD11, traitement thermique de HRC58-62 °
Poinçon moulé loqueteau à billes, facile à changer
5 Roulage Type de structure de panneau mural (épaisseur de 60 mm), entraînement par chaîne, station à 19 rouleaux
Puissance principale: Moteur de frein DLMAX, 15kW
Cette machine de formage de rouleaux de silo ondulé est équipée d'un double dispositif de liaison par engrenage réducteur, et utilise des engrenages cylindriques 450 TAILONG (marque chinoise célèbre)
Material of roll: GCr15 high carbon chromium bearing steel, HRC58-62Matériel de roulement: acier à haute teneur en carbone de chrome GCr15, HRC58-62°
Arbre supérieur et inférieur: ø130mm, acier 40Cr, affinage thermique, rectification et usinage de finition
6 Cintrage L'angle d'inclinaison peut être ajusté selon le rayon de courbure, actionné par le cylindre d'huile hydraulique
    Cr12 meurent l'acier, traitement thermique de HRC58-62 °
7 Coupe du profil final La taille finale sera fournie pour couper la feuille dans la taille requise. Cutter aura le même profil que la forme de rouleau.
8 Table de sortie Empileur
    Système hydraulique, 31.5MPa, puissance du moteur d’entraînement: 18.5kW
    Puissance du moteur du système de refroidissement: 7.5kW
System PLC
a Convertisseur de fréquence Convertisseur de fréquence vecteur XIERKANG
b PLC Série de mouvement Mitsubishi ou Omron importé (fabriqué au Japon) PLC
c Écran tactile Écran couleur
d Fiber Fibre Omron
Exigence de plaque Matériel Q235 or Q345
Tolérance Largeur totale ±2mm
Longueur totale ±1.5mm
Profondeur de la courbe ±1mm
Distance du trou perforé ±0.02mm
Vitesse de production
Dimension L × W × H 16 × 2.5 × 1.75m
Poids total   22 tonnes

Ligne de Formage de Rouleau Ponceau Ondulé

Principales Spécifications Techniques
Atelier (L × l × H): 45000mm × 4000mm × 6000mm
Tension: 380 V, 50 Hz, 3 phase
Huile hydraulique: huile hydraulique 46#
Huile pour engrenages: huile pour engrenages hyperbolique 18#
Capacité totale du moteur: 220kW
Largeur de matière première de bobine: 1510mm
Épaisseur de matière de bobine: 2.5-6.0mm
Application: cette ligne de profilage ponceau ondulé peut être utilisée pour rouler de l'acier à faible teneur en carbone, des tôles laminées à froid, des tôles galvanisées, etc.
Longueur de la feuille: selon les exigences du client
Tolérance de largeur totale: ± 3.0mm
Tolérance de trou perforé: ± 1.5mm
Tolérance de longueur totale: ± 3mm
Tolérance de profondeur de la courbe: ± 1.5mm

Processus de Production

Déroulage - Guidage et alimentation - Profilage - Découpe hydraulique - Convoyage automatique - Convoyage - Poinçonnage - Convoyage automatique - Pliage - Palettisation de produits finis

Machine à Cintrer Ondulée de Ponceau à Quatre Rouleaux

Caractéristiques principales
1. Matériel: Q235
2. Épaisseur de bande d’acier: 2.5mm-7.0mm
3. Largeur de de bande d’acier: ≤1510mm
4. Production de cette machine à cintrer ondulé ponceau à quatre rouleaux: selon le profil
5. Largeur du produit: 1370mm
6. Hauteur du produit: 50mm
7. Longueur du produit: selon les exigences du client
8. Type de formation: formation du rouleau
9. Vitesse de production: réglable
10. Tension: 380V, 50Hz
11. Puissance: 40kW
